提升芯片精度的秘密:晶圆研磨机全面解析

浏览量 :
发布时间 : 2025-05-19 14:53:02

       在半导体制造中,芯片的精度直接决定了其性能与良率,而晶圆研磨机作为关键设备之一,承担着将晶圆表面加工至纳米级平整度的核心任务。本文将从技术原理、核心功能、技术挑战及未来趋势等维度,全面解析晶圆研磨机如何助力芯片精度的提升。




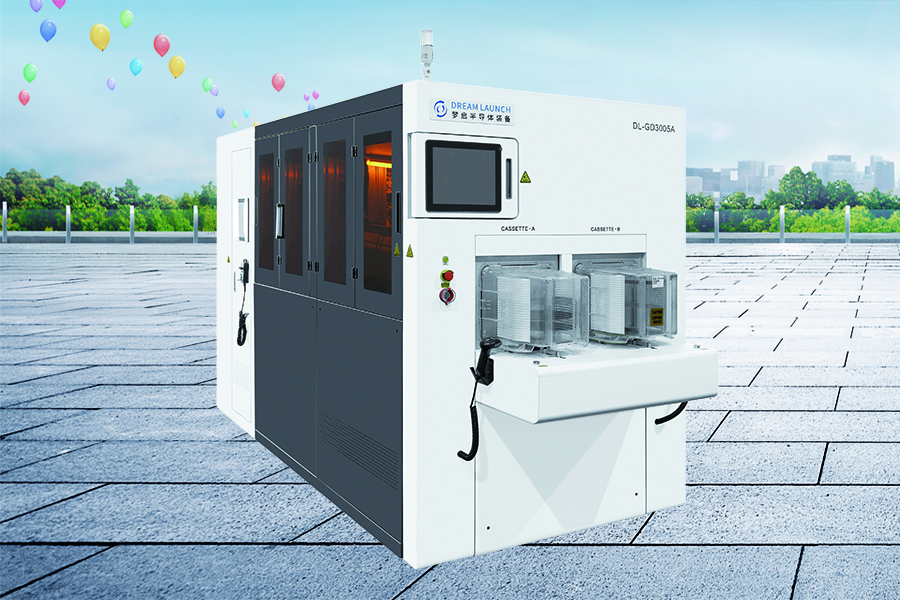

       一、晶圆研磨机的核心功能

       1、表面平坦化

       晶圆研磨机通过机械研磨与化学腐蚀的协同作用(如CMP工艺),去除晶圆表面的材料缺陷,实现全局纳米级平坦化。这一过程是后续光刻、蚀刻等工艺的基础,直接影响电路图形的分辨率和套刻精度。

       2、厚度控制

       在3D封装和超薄芯片制造中,晶圆需被减薄至数十微米甚至更低厚度。研磨机需精确控制研磨量,避免晶圆破裂或厚度不均,同时确保表面粗糙度低于0.1纳米。

       3、缺陷修复

       晶圆切割后表面可能存在划痕、裂纹等缺陷。研磨机通过多阶段研磨(粗磨、精磨、抛光)逐步修复表面,减少微观缺陷对芯片性能的影响。

       二、技术原理与关键组件

       1、工作原理

       机械研磨:利用金刚石砂轮或研磨垫对晶圆表面进行物理切削。

       化学腐蚀:通过抛光液中的化学试剂(如氧化剂、腐蚀剂)加速材料去除。

       协同作用:化学腐蚀软化表面材料,机械研磨快速去除,实现高效、低损伤加工。

       2、核心组件

       研磨盘:高速旋转,提供稳定的研磨平台。

       抛光垫:多孔聚氨酯材料,储存抛光液并传递压力。

       压力控制系统:实时调节研磨压力,确保全片厚度均匀性。

       终点检测系统:通过光学或电学方法监测研磨量,避免过抛。

       三、技术挑战与解决方案

       1、应力控制

       问题:机械研磨易引入残余应力,导致晶圆翘曲或破裂。

       解决方案:优化磨粒尺寸、压力及冷却液流量,结合临时键合技术减少应力。

       2、均匀性控制

       问题:大尺寸晶圆(如300mm)的研磨均匀性难以控制,全片厚度误差需小于±1μm。

       解决方案:采用多区压力调节研磨头,分区施压补偿边缘效应。

       3、材料选择性

       问题:多层结构中不同材料(如铜与介电层)的同步抛光速率难以控制。

       解决方案:开发针对性抛光液配方,调整化学腐蚀与机械研磨的比重。

       4、缺陷抑制

       问题:研磨过程中易产生微划痕、颗粒残留等缺陷。

       解决方案:引入原位清洗技术,结合兆声波辅助去除残留物。

       四、未来技术趋势

       1、超精密加工技术

       针对第三代半导体材料(如SiC、GaN),研发激光辅助加工、等离子体刻蚀等复合工艺,提升研磨效率并减少损伤。

       2、智能化与自动化

       集成AI算法,实时优化研磨参数(如压力、转速、抛光液流量),降低人为干预,提高生产效率和良率。

       3、绿色制造

       开发低耗材工艺(如固定磨料抛光垫)和抛光液回收系统,减少废弃物排放,降低生产成本。

       4、大尺寸与高集成度支持

       面向450mm晶圆和GAA晶体管结构,研发全局平整度达0.5nm以内的研磨设备,满足先进制程需求。

       五、晶圆研磨机对芯片精度的影响

       1、提升光刻分辨率

       平坦的晶圆表面可减少光刻过程中的散射和衍射,提高图形转移的精度。

       2、降低套刻误差

       均匀的晶圆厚度和表面形貌可减少前后层图形的对准偏差,提升良率。

       3、增强器件性能

       减少表面缺陷和残余应力可降低漏电流、提高载流子迁移率,从而提升芯片速度和能效。

       六、结语

       晶圆研磨机作为半导体制造中的“精密引擎”,通过纳米级加工技术为芯片精度提供了坚实保障。面对第三代半导体、大尺寸晶圆和先进封装等挑战,研磨机技术正朝着超精密、智能化、绿色化方向发展。未来,随着AI、激光辅助加工等技术的融合,晶圆研磨机将在芯片制造中发挥更关键的作用,推动半导体产业迈向更高精度、更高效率的新阶段。
